Dit verhaal begon in november 2007. In dat jaar ging ik op zoek naar een vervanger voor mijn Philips MMS203 PC luidsprekerset die niet meer aan mijn wensen voldeed. Het vervolg kwam in 2024 toen ik muziek op mijn werkkamer wilde.
Hans Vosman
 |
| Je kunt de taakbalk eenvoudig vastzetten |
Voor zelfbouw koop ik bij voorkeur tweedehands materiaal in de kringloopwinkel vanwege de (lagere) kosten. Meestal voldoet de aankoop aan mijn verwachtingen. maar soms denk ik heel anders over een product dat volgens diverse recensies een heel goede geluidsweergave zou geven. De Cambridge Soundworks was in eerste instantie zo’n tegenvallend product. Helaas ontbraken de netvoeding en de oorspronkelijke satellietboxjes. Maar dit was niet echt een probleem, een passende netvoeding had ik gelukkig nog liggen en verder beschikte ik nog over de Philips MMS203 satellietboxjes. Dat de Cambridge Soundworks mij tegenviel, zat in de muziekweergave: die was ronduit teleurstellend. Het probleem was niet zozeer de elektronica maar de kunststof behuizing. Bij een beetje volume ging alles trillen en rammelen, absoluut geen muziekgenot. De behuizing heb ik verwijderd en deze versterker werd mijn nieuwe testsysteem. Ik beschikte nu over een compact en goed inzetbaar testsysteem met heel wat potentie. De TDA1554Q chip kan 22W aan de subwoofer leveren en 2x11W aan de satellietluidsprekers.
Ander systeem
Zo’n zeventien jaar later wilde ik een nieuwe geluidsbox bouwen waarmee ik op eenvoudige wijze muziek kon afspelen op mijn werkplek op zolder. Ik beschikte over twee luidsprekerboxen met een Philips AD7063 luidspreker. De geluidsweergave vond ik opvallend goed, maar de twee boxen vragen met versterker en bekabeling nogal wat ruimte. Kortom niet zo geschikt voor gebruik op mijn werktafel. Een alles-in-een-oplossing leek mij dus veel praktischer. Als extra uitdaging wilde ik voor de nog te bouwen geluidsbox zoveel mogelijk materialen hergebruiken (dus zo min nieuwe onderdelen kopen). Ik heb uiteindelijk alleen een beschermingsrooster voor de subwoofer gekocht.
Bouwen
 |
|
Boven de aansluiting voor de satellietspeakers, onder de volumeknop, |
Ik vind het wel bijzonder dat ik de subwooferkast heb gemaakt van resthout van eerdere werkzaamheden. Dit geldt dus min of meer ook voor de hergebruikte onderdelen zoals de Harman Kardon HK695 subwoofer (5 inch) luidspreker, de ingebouwde Cambridge-versterkerprint, de oorspronkelijke Cambridge-connectoren, de aan/uit schakelaar, de volumeregelaar en de netvoedingaansluiting. Dergelijke onderdelen zijn natuurlijk ook gewoon te koop in elektronicawinkels.
De hoge- en middentonen zullen door mijn Logitech Z4 satellietluidsprekers worden weergegeven. Deze uitbreiding is voor de subwoofer niet perse noodzakelijk, maar de Cambridge versterkerprint beschikt nu eenmaal over een versterker voor satellietluidsprekers. En dat levert daarmee een completer geluidsbeeld.
Het linker zijpaneel heb ik geschikt gemaakt voor plaatsing van de oorspronkelijke Cambridge-onderdelen, zoals de volumeregelaar, de aan/uit schakelaar, de luidsprekerconnectoren en de Cambridge versterkerprint.
De bouw van de subwooferkast heeft wel wat tijd in beslag genomen, want het is belangrijk dat de lijm de kans krijgt te drogen. Wat betreft het formaat heb ik gekozen voor de afmetingen 21cm (b) x 28 cm (d) x 28 cm (h), mede als gevolg van mijn houtkeuze, waaronder een aantal boekenplanken (grenenhout) van 21 cm breed.
Het zijpaneel is zo geplaatst dat de bedrading van de satellietluidsprekers makkelijk kon worden aangesloten. Het zijpaneel links kan los geschroefd worden. Op dit paneel zijn ook de Cambridge Soundworks-onderdelen geplaatst. Tot slot is de HK695 subwooferluidspreker op het voorpaneel van de subwooferkast gemonteerd, samen met het nieuwe luidsprekerrooster. Na veel zagen en nadenken veranderde het hout in plankjes en balkjes. Daarin zijn uitsparingen gemaakt om de kabels aan te kunnen sluiten.
In theorie is het zo dat een grotere luidspreker een betere basweergave kan geven, maar mijn ontwerp is bedoeld voor het wat kleinere werk in een niet al te grote ruimte (tot ca. 20 m2).
 |

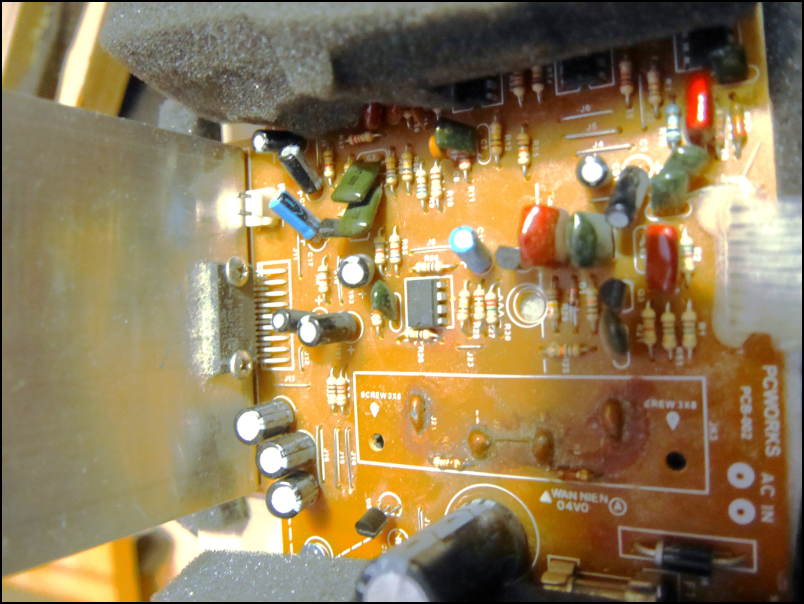

| De Cambridge Soundworks versterkerprint met koelingselement |
Het lijmen
 |
|

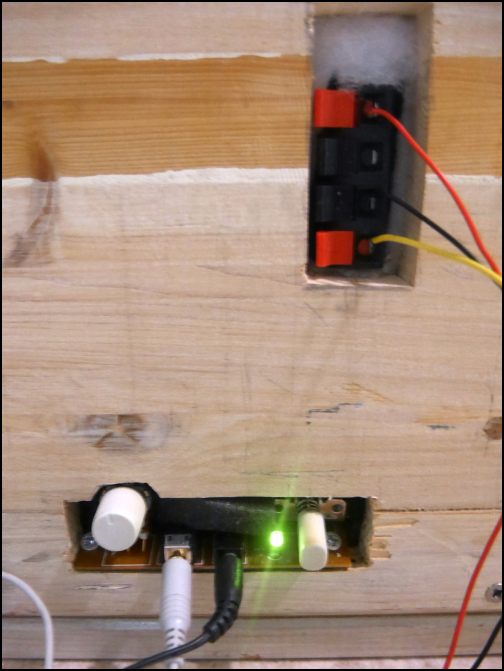

| Boven de aansluiting voor de satellietspeakers, onder de volumeknop, de aan/uitknop, de voedingaansluiting en de 3,5mm jackaansluiting |
Ik heb 8 mm dikke deuvels en constructielijm gebruikt om van de plankjes een stevig kastje te maken. De constructielijm is niet per se nodig, maar die lijmsoort had ik toevallig nog staan. Deze lijmsoort werkt vullend. Wanneer je niet bekend bent met constructielijm, gebruik dan houtlijm want verkeerd gebruik van constructielijm kan nogal een knoeiboel opleveren. Ik heb de wanden stap voor stap vastgelijmd om uiteindelijk een stevige geluidsbox over te houden. De binnenzijde van de box heb ik voorzien van een overgebleven isolatiemateriaal en zacht schuim afkomstig van verpakkingsmateriaal.
Het enige nieuwe onderdeel, het luidsprekerrooster, bleek achteraf gezien een maatje te groot, maar dit rooster past dus wel precies op de al aanwezige schroefgaten in het al eerder gebruikte voorpaneel. Hierop zit ook het aansluitpunt voor de subwoofer. Vergeet vooral niet om de bedrading van de subwoofer hiermee te verbinden.
De printplaat wordt zo goed mogelijk voorzien van geluid dempend materiaal om de kast zo trillingsvrij mogelijk te maken. Een subwoofer kan behoorlijk gaan trillen, dus is het heel belangrijk dat de kast stevig in elkaar zit. Een rammelende kast verstoort het luistergenot.
De subwoofer wordt hier overigens direct aangesloten op de versterkerprint. Verder worden ook de Cambridge Soundworks onderdelen-geplaatst. Verder zitten hier ook de connectoren om de satellietluidsprekers aan te sluiten en het ingangssignaal aan te leveren via een 3,5mm jack-plug.

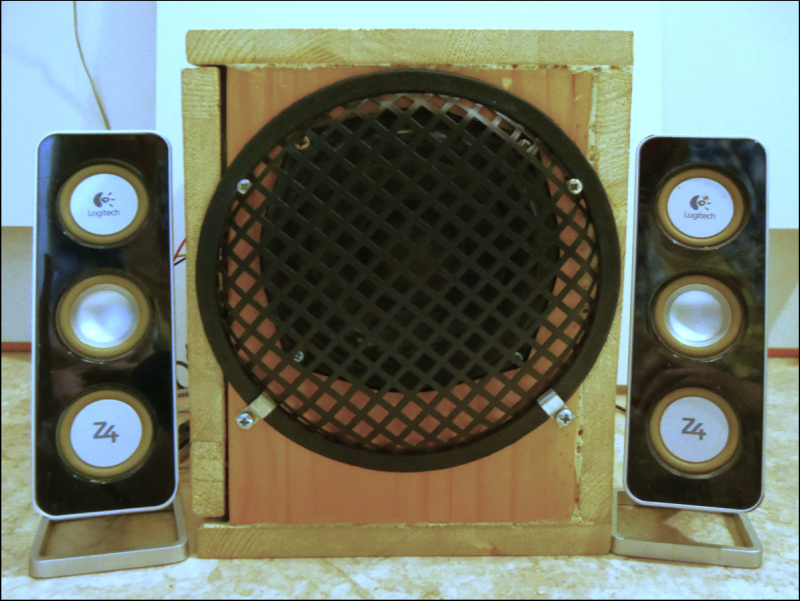

De oorspronkelijke 5 inch Harman Kardon wooferluidspreker heb ik op het voorpaneel van de subwooferkast gemonteerd samen met het nieuwe luidsprekerrooster. Vergeet vooral niet om de subwoofer aan te sluiten op de versterkerprint.
Ander ontwerp
In principe is het mogelijk om elke andere geschikte versterkerprint (of ontwerp) te gebruiken. Een alternatief voor mij was een print op basis van een drietal TDA2030 ic's. Dit concept vroeg echter om een symmetrische netvoeding, en die had ik op dat moment nog niet.
Het voordeel van inbouwen is dat de versterkerprint met onderdelen beter beschermd zijn. Een nadeel is dat bij grotere vermogens de temperatuur in de kast kan oplopen. Wanneer de koelplaat echt heet wordt, dan is de koeling onvoldoende. In dat geval is wat meer ventilatie nodig en/of is het verstandig om de koelplaat buiten de luidsprekerbox te plaatsen, indien mogelijk.
Deze 2.1 set mag er zijn! De muziek wordt nu heel wat beter weergegeven!
