In PC-Active 325 staat vanaf pagina 62 een artikel over het zelf maken van een mini-arcadekast met een Raspberry Pi. De bouwtekening van de kast is hier te vinden.

Herinner jij je nog de tijd dat je arcadespelletjes speelde in speelhallen of bij de plaatselijke snackbar? Met een Raspberry Pi kunnen we die nostalgie weer betaalbaar tot leven wekken.

Boodschappenlijstje
Dit zijn de onderdelen die we hebben gebruikt in ons ontwerp, samen met een bestellink op Amazon. Wellicht heb je zelf nog wat materiaal in de kast liggen, of zijn de onderdelen elders, zoals op Aliexpress, goedkoper te vinden.

-              Raspberry Pi 4 model B, 2 GB : https://www.amazon.nl/dp/B07TGBLK33

-              sd-kaart 16 GB: https://www.amazon.nl/dp/B07DYSWKDV

-              usb-extensiekabel: https://www.amazon.nl/dp/B0793LL5YH

-              12V ledstrip 1 meter: https://www.amazon.nl/dp/B088R8WW75

-              micro-hdmi naar hdmi-kabel: https://www.amazon.nl/dp/B09L4Q2DXR

-              12V voeding: https://www.amazon.nl/dp/B074N8Y2WN

-              DC-inbouwbus: https://www.amazon.nl/dp/B01I0IHDZ8

-              fan-kit: https://www.amazon.nl/dp/B07JGNF5F8/

-              audioversterker: https://www.amazon.nl/dp/B07DJ4NJXR

-              audiokabeltje: https://www.amazon.nl/dp/B000L0Z9Y6

-              audio ground loop isolator: https://www.amazon.nl/dp/B0171PQLB8

-              luidsprekers (2x): https://www.amazon.nl/dp/B004GA0LFY

-              7.0 inch 800X600 lcd- scherm: https://www.amazon.nl/dp/B072JTB73F

-              Regulator 12V naar 5V 3A: https://www.amazon.nl/dp/B07Q9PSFG1

-              Zero delay USB encoder + knoppen + joystick: https://www.amazon.nl/dp/B07L3XJKVH

-              usb-toetsenbord: https://www.amazon.nl/dp/B06XBY5GYD

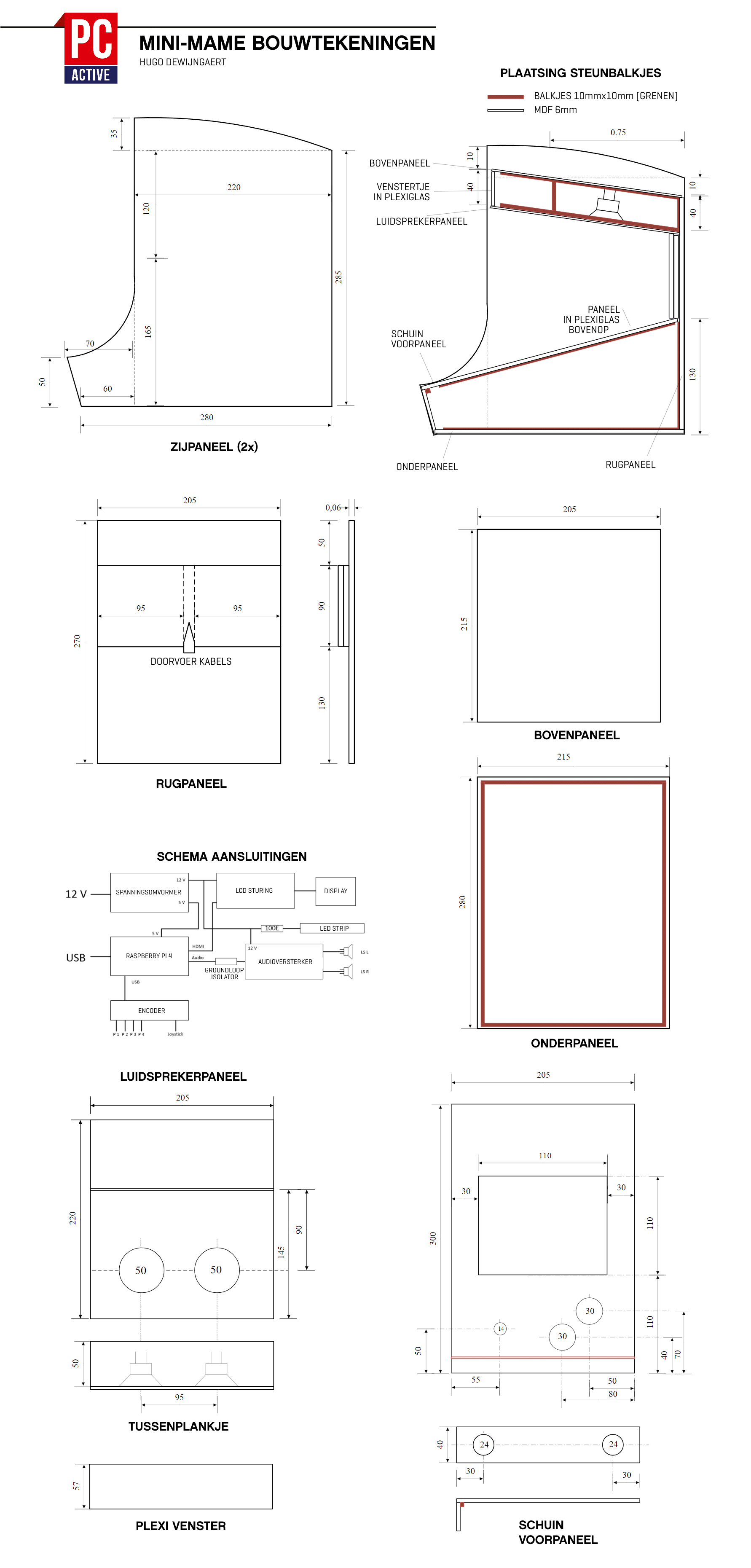

Bouwtekening

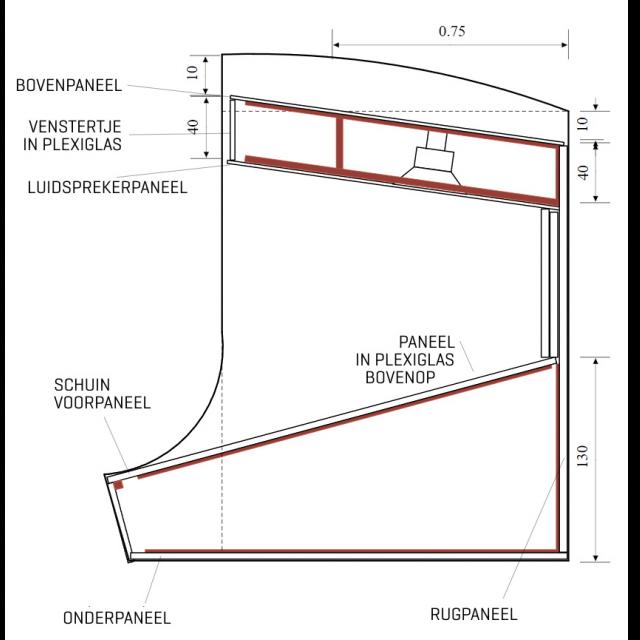

In PC-Active 325 stond op pagina 63 een gedeelte van de bouwtekening. De gehele bouwtekening tref je hieronder aan. Of download hem als pdf.

bouwplan mini-arcadekast
